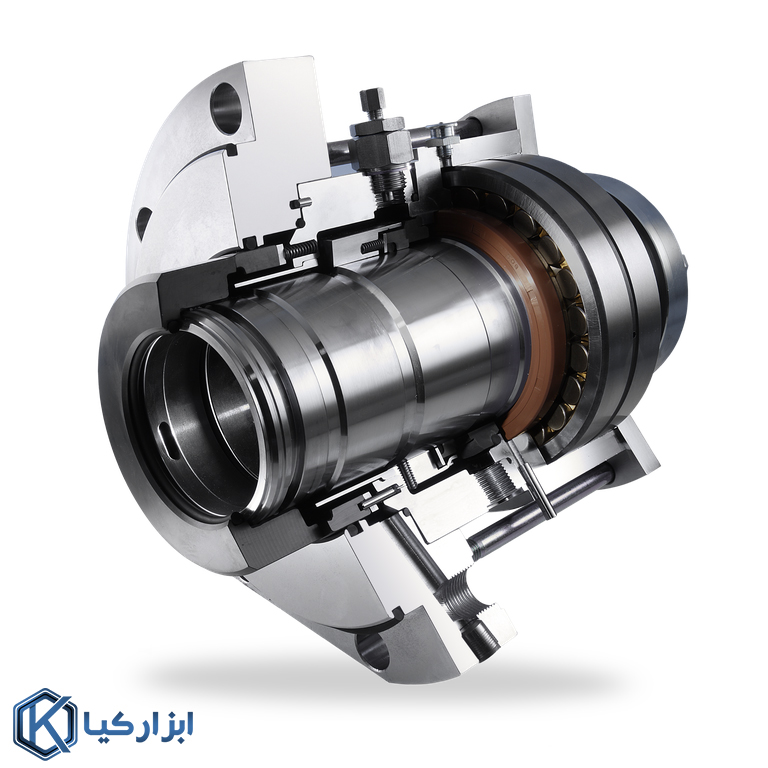

مکانیکال سیل همزن مدل MR D

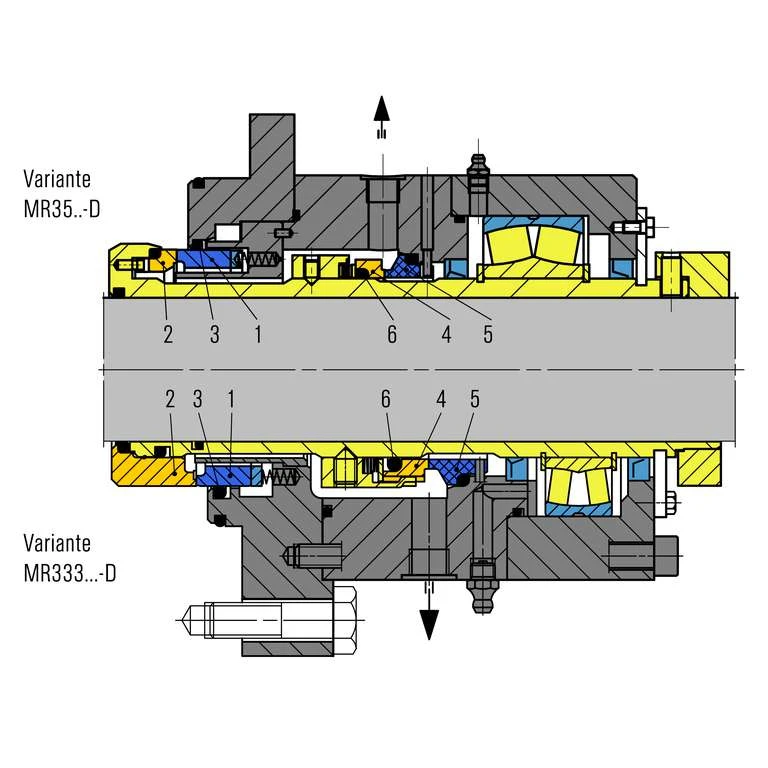

ITEM DESCRIPTION
1 Seal face, product side
2 Seat, product side
3, 6 O-Ring, dynamic
4 Seal face, atmosphere side
5 Seat, atmosphere side

خصوصیات

مکانیک سیل همزن مدل MR D

  • برای درایوهای ورودی بالا ، جانبی و پایین
  • قسمت نشیمنگاه سیل در کنار چرخش محصول
  • بالانس نمی باشد
  • روغن کاری شده
  • سیل دوتایی
  • مستقل از جهت چرخش
  • دارای کارتریج
  • با یا بدون بلبرینگ در دسترس است
  • بدنه شافت در تماس با محصول نیست
  • سطح صاف و عاری از فضای مرده
  • استرلیزه کردن در محل | تمیزکاری در محل CIP | SIP
  • جنس مواد FDA نیز موجود است
  • برای برنامه های استریل موجود
  • در صورت درخواست گواهینامه ATEX

مزایا

آب بند مکانیکی همزن مدل MR D

  • سطح صاف، عاری از فضاهای مرده
  • دارای قابلیت CIP-/SIP (تمیز کردن در محل، استریلیزاسیون در محل).
  • مواد کشویی مطابق با FDA است
  • نوع برای کاربردهای استریل موجود است
  • گواهینامه ATEX در صورت درخواست

رنج کاری

  • قطر شفت:
  • d1 = 35 … 140 (500) میلی متر
  • (1.38 اینچ … 5.51 اینچ (19.68 اینچ))
  • شفت / محفظه آفست محوری:
  • d1 = 35 … 60 میلی متر
  • (1.38 اینچ … 2.36 اینچ): حداکثر. 1.5 ± میلی متر (0.059 اینچ)
  • d1 > 60 میلی متر (2.36 اینچ): حداکثر. ± 2.0 میلی متر (0.079 اینچ)
  • شفت / محفظه افست شعاعی:
  • حداکثر ± 0.3 میلی متر (0.012 اینچ)
  • فشار:
  • p1 = خلاء … 14 (23) بار (203 (334) PSI)
  • p3 = حداکثر 16 (25) بار (232 (363) PSI)
  • Δ p3-p1 = 2 …10 بار (29 …145 PSI)،
  • Δp بالاتر در صورت درخواست
  • دما: t1 = -20 درجه سانتیگراد … +200 (300) درجه سانتیگراد
  • (-4 درجه فارنهایت … +392 (572) درجه فارنهایت)
  • سرعت لغزش:
  • vg = حداکثر 10 (20) متر بر ثانیه (33 (66) فوت بر ثانیه)

موارد نصب پیشنهادی

سیل مکانیکی همزن مدل MR D

  • صنعت پتروشیمی
  • صنایع شیمیایی
  • صنعت داروسازی
  • صنایع غذایی و آشامیدنی
  • میکسر
  • خشک کن
  • میلز
  • زانوی
  • راکتورها
  • فیلترهای فشار

استاندارد ها

FDA

جنس مواد

Seal faces: Silicon carbide, FDA conform

Seat: Carbon graphite (atmosphere side) resp. Silicon carbide (product side), FDA conform
