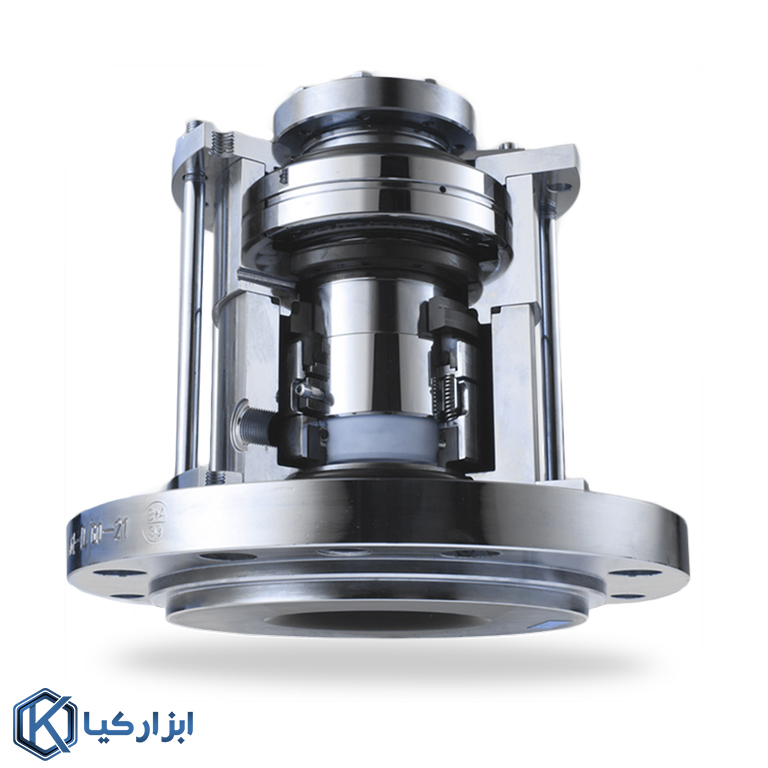

مکانیکال سیل همزن مدل M461

ITEM DESCRIPTION
1 Seal face, atmosphere side
2 Seal face, product side
6, 7, 13, 14, 15 O-Ring
11 Seat, product side
12 Seat, atmosphere side

خصوصیات

مکانیک سیل همزن مدل M461

  • برای درایوهای ورودی بالا
  • برای ظروف شیشه ای
  • مهر و موم دوبل
  • نامتعادل
  • مستقل از جهت چرخش
  • چند فنر در حال چرخش
  • روغن کاری شده با مایع
  • واحد کارتریج

مزایا

آب بند مکانیکی همزن مدل M461

  • واحد آماده و تست شده در کارخانه
  • با یا بدون بلبرینگ موجود است
  • مناسب برای استانداردسازی
  • مهر و موم را می توان در فشار و سرعت چرخش بالاتر از تعیین شده توسط DIN اعمال کرد
  • خود بسته شدن در سمت محصول
  • مهر و موم را می توان از روی فلنج شیشه ای به عنوان یک کارتریج کامل برداشت. فلنج اصلی
  • با پوشش شیشه ای حساس روی ظرف نصب می شود. گواهینامه ATEX در صورت درخواست

رنج کاری

  • قطر شفت:
  • d1 = 40 ... 160 میلی متر (1.57 اینچ ... 6.30 اینچ)
  • فشار:
  • p1 = خلاء ... 16 بار (232 PSI)،
  • p3 = حداکثر 18 بار (261 PSI)
  • درجه حرارت:
  • t1 = -40 °C ... +200 (250*) °C
  • (-40 درجه فارنهایت ... +392 (482*) درجه فارنهایت)
  • سرعت لغزش:
  • vg = 0 ... 5 m/s (0 ... 16ft/s)

موارد نصب پیشنهادی

سیل مکانیکی همزن مدل M461

  • صنعت پتروشیمی
  • صنایع شیمیایی
  • صنعت داروسازی
  • صنایع غذایی و آشامیدنی
  • همزن
  • راکتورها

استاندارد ها

FDA
ATEX
DIN 28138 (mechanical seals for agitator shafts)
DIN 28136 T3 (for glass-lined vessels)
DIN 28137 T2 (flange connection for glass-lined vessels)
DIN 28159 (shaft end for glass-lined vessels)

جنس مواد

Seal faces: Carbon graphite or Silicon carbide, FDA conform
Seats: Silicon carbide, FDA conform
Secondary seals and metallic parts acc. to application and customers' requirement.

سایز های مکانیک سیل همزن مدل M461

item d1 d7 Nominal size Flange size d nxd2 d4 nxd5 d6 k1 k2 L1 L2 l1 l2 l3 l4 l5 M1 M2 A,B
0 40 102 40 E125 175 4x18 110 – – 145 – 142 184 25 35 28 50 50 M12 M16 G3/8
1 50 138 50 E200 240 8x18 176 – – 210 – 147 195 25 40 28 50 50 M12 M16 G3/8
2 60 188 60 E250 275 8x22 204 – – 240 – 158 203 25 42 28 50 60 M12 M20 G3/8
3 80 212 80 E300 305 8x22 234 – – 270 – 170 240 30 45 34 60 60 M16 M20 G1/2
4 100 268 100 E400 395 12x22 313 – – 350 – 177 240 30 52 34 60 60 M16 M20 G1/2
5 100 268 100 E500 395 12x22 313 – – 350 – 177 240 30 52 34 60 60 M16 M20 G1/2
6 125 306 125 E700 505 4x22 422 12x22 320 460 350 208 266 30 75 40 60 80 M20 M20 G1/2
7 140 306 140 E700 505 4x22 422 12x22 320 460 350 223 282 30 79 40 60 80 M20 M20 G1/2
8 160 306 160 E700 505 4x22 422 12x22 320 460 350 228 282 30 77 40 60 85 M20 M20 G1/2
9 160 306 160 E900 505 4x22 422 12x22 320 460 350 228 282 30 77 40 60 85 M20 M20 G1/2
10 160 356 161 E901 565 4x26 474 12x22 370 515 400 228 282 30 77 40 60 85 M20 M20 G1/2
